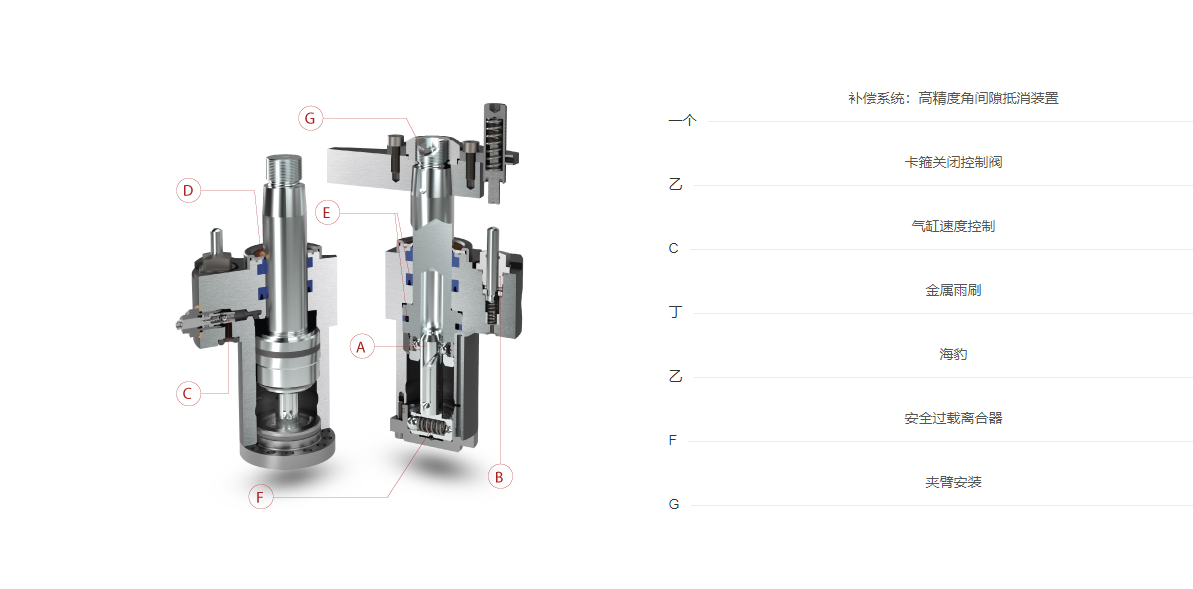

凭借独特的内部补偿系统，这些摆动夹紧气缸可以在很长一段时间内以最高精度保持夹紧点。
它们可以配备夹紧臂位置控制阀，以确保精确地夹紧工件。其他配件包括控制摆动速度的 VRF 流量控制阀和设计用于保护主刮水器的金属刮水器。
更大的夹紧区域要么提供更小的尺寸和更低的成本，要么提供更高的夹紧力。
额定工作压力高达 500 巴。
它们可以配备夹紧臂位置控制阀，以确保精确地夹紧工件。其他配件包括控制摆动速度的 VRF 流量控制阀和设计用于保护主刮水器的金属刮水器。
更大的夹紧区域要么提供更小的尺寸和更低的成本，要么提供更高的夹紧力。
额定工作压力高达 500 巴。
产品表

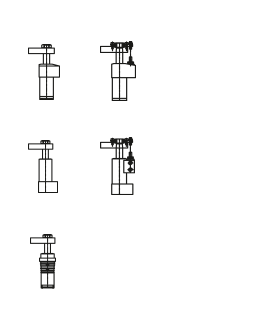

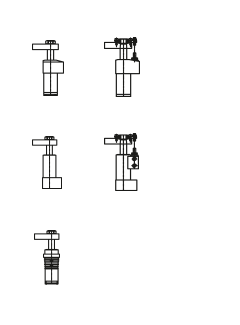

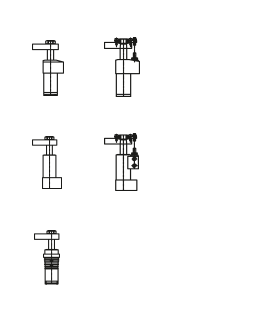

缸体类型：
上法兰带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9

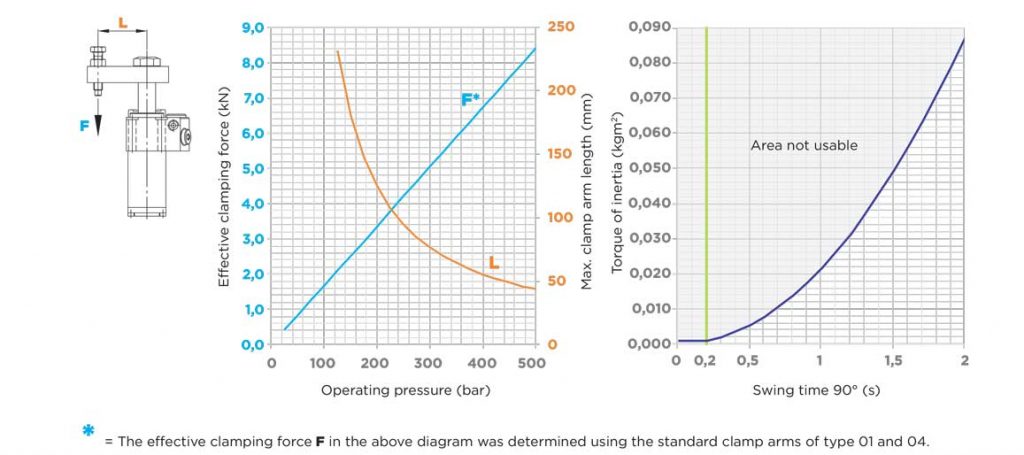

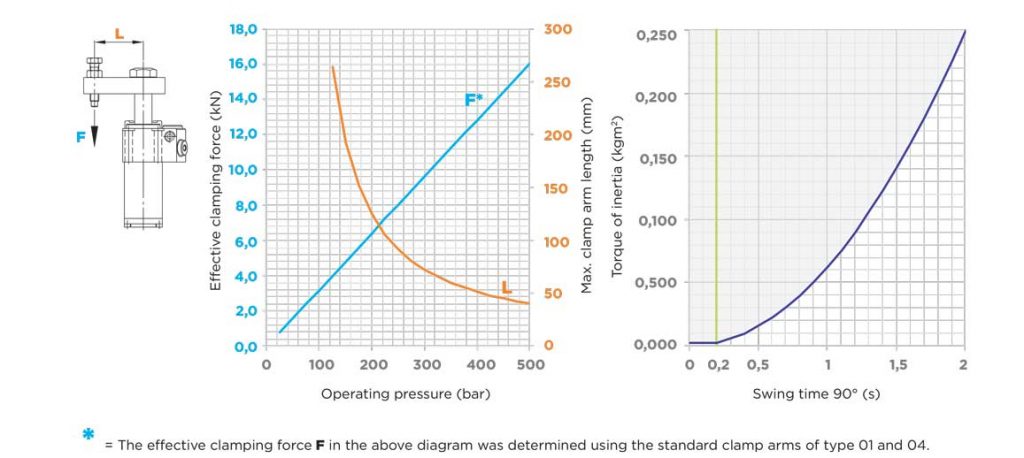

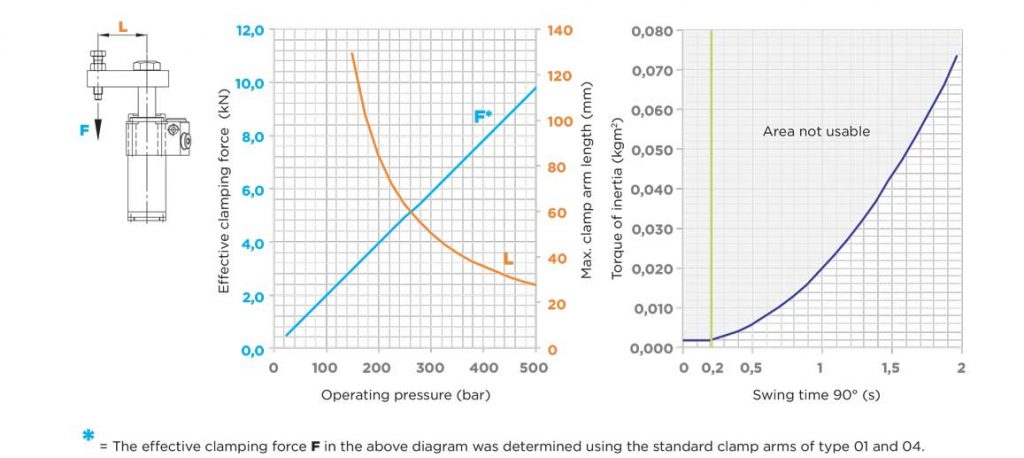

有效夹紧力/摆动次数
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
有效夹紧力/摆动次数margin-top-40
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
有效夹紧力/摆动次数
缸体类型：
上法兰带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
有效夹紧力/摆动次数margin-top-40
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
有效夹紧力/摆动次数
缸体类型：
上法兰带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
有效夹紧力/摆动次数margin-top-40
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7

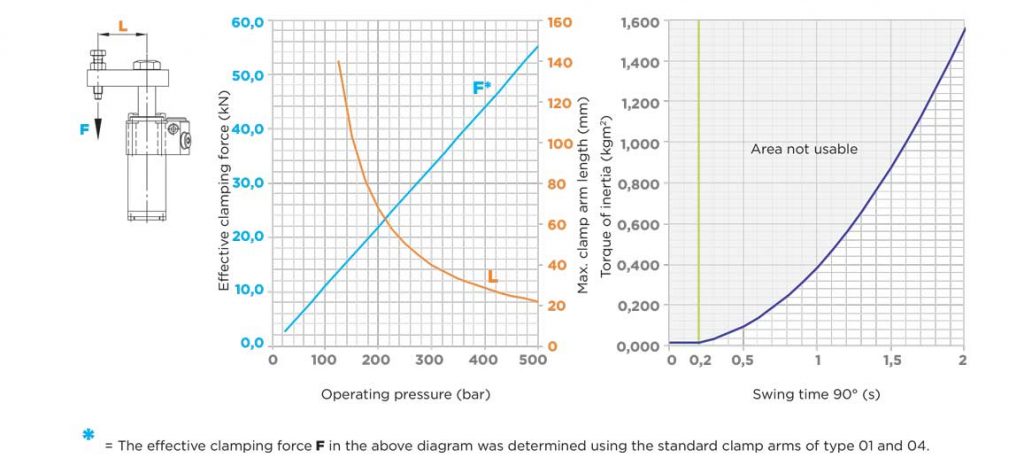

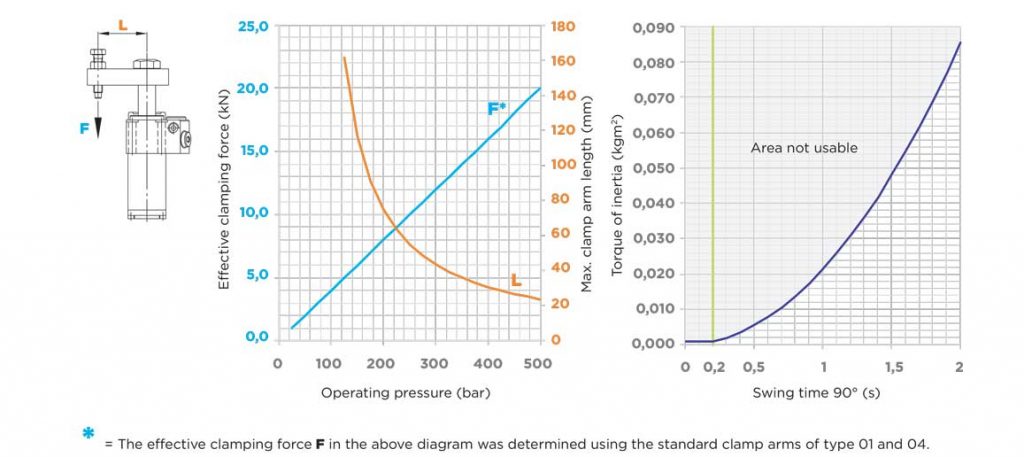

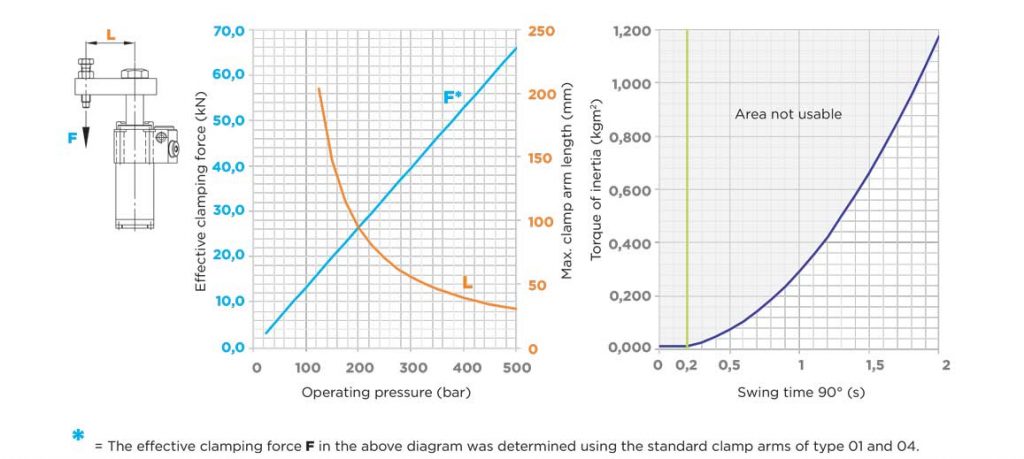

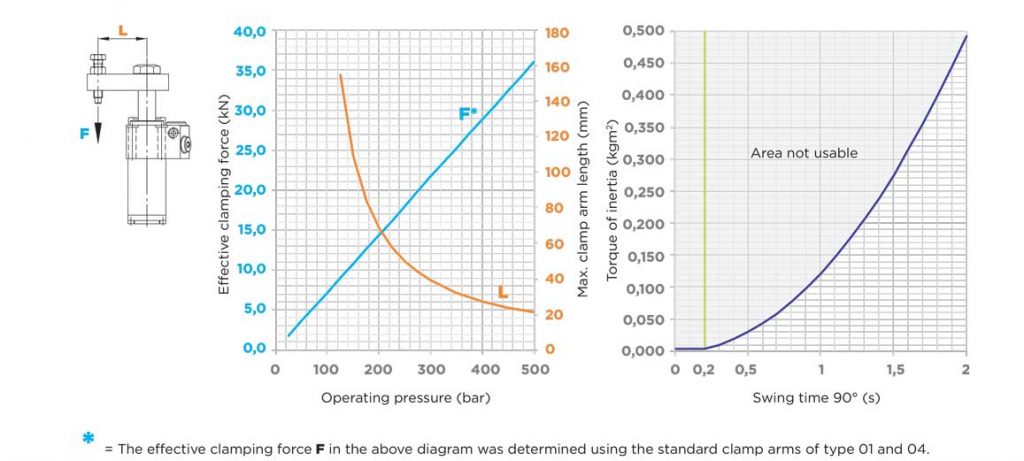

有效夹紧力/摆动次数

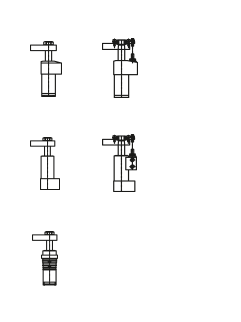

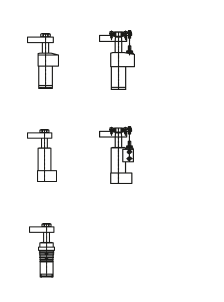

上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
有效夹紧力/摆动次数
缸体类型：
上法兰带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
有效夹紧力/摆动次数margin-top-40
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
有效夹紧力/摆动次数
缸体类型：
上法兰带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
有效夹紧力/摆动次数margin-top-40
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
有效夹紧力/摆动次数
缸体类型：
上法兰带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
有效夹紧力/摆动次数margin-top-40
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
有效夹紧力/摆动次数
缸体类型：
上法兰带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 1.9
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 16
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 2.51
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 5.5松开
油量(cm3) 9.9
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
100 bar 时的夹紧力，使用“L”长度 (kN) 的标准“01 型”夹紧臂1.5
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 18
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.98
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 4.4松开
油量(cm3) 9.9
有效夹紧力/摆动次数margin-top-40
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 4
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 22
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 5.27
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 13.2松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
单作用版本
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
100 bar 时的夹紧力，使用
“L”长度的标准“01 型”夹紧臂 (kN) 3.1
“L”夹紧臂长度 (mm) 52
杆直径 (mm) 25
活塞直径 (mm ) ) 34
气缸总行程(mm) 25
摆动行程(mm) 10
夹紧行程(mm) 15
活塞夹紧面积(cm2) 4.17
活塞松开面积(cm2) 9.07
夹紧油量(cm3) 10.4松开
油量(cm3) 22.6
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 7.3
“L”夹紧臂长度 (mm) 60
杆直径 (mm) 28
活塞直径 (mm ) ) 45
气缸总行程(mm) 28
摆动行程(mm) 12
夹紧行程(mm) 16
活塞夹紧面积(cm2) 9.75
活塞松开面积(cm2) 15.9
夹紧油量(cm3) 27.3松开
油量(cm3) 44.5
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
墨盒
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 10.5
“L”夹紧臂长度 (mm) 80
杆直径 (mm) 35
活塞直径 (mm ) ) 55
气缸总行程(mm) 36
摆动行程(mm) 15
夹紧行程(mm) 21
活塞夹紧面积(cm2) 14.1
活塞松开面积(cm2) 23.8
夹紧油量(cm3) 50.8松开
油量(cm3) 85.7
有效夹紧力/摆动次数
上法兰
带集成气动阀的上法兰
下法兰
带集成气动阀的下法兰
可用版本：
金属雨刷
VRF 流量控制阀（选项）
夹臂位置控制阀
最大工作压力 (bar) 500
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
100 bar 时的夹紧力，使用“L”长度的标准“01 型”夹紧臂 (kN) 13
“L”夹紧臂长度 (mm) 100
杆直径 (mm) 45
活塞直径 (mm ) ) 65
气缸总行程(mm) 51
摆动行程(mm) 15
夹紧行程(mm) 36
活塞夹紧面积(cm2) 17.3
活塞松开面积(cm2) 33.2
夹紧油量(cm3) 88.2松开
油量(cm3) 169.3
有效夹紧力/摆动次数
